定时链

  • 滚子链

    定时链

    便携轻便，追求经济性的一款畅销机。

    最适合在狭小空间或用来搬运小型工作机械的金属切割碎屑。

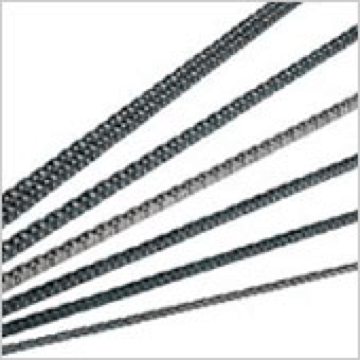

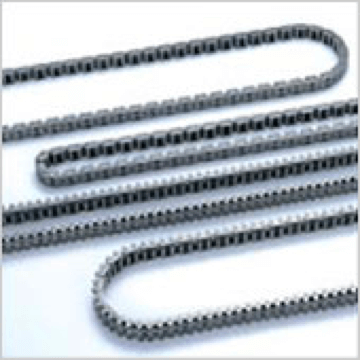

  • 无声链

    定时链

    除了滚子链具备的特性之外，进一步增加了静音性。由于采用了6.35mm的极小间距，进一步提高了系统的紧凑性。

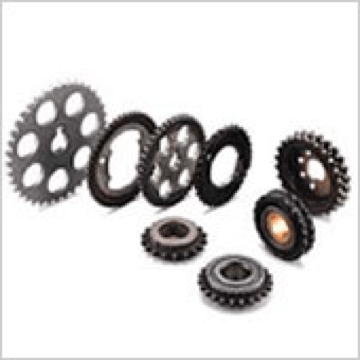

  • 链轮

    与链条啮合，向凸轮轴传递正确旋转的部件。由于采用了先进的冶金技术和热处理技术，提高了耐磨损性，实现了长期以来被视为困难的与无声链的组合。通过改进齿形，实现了低噪声化。

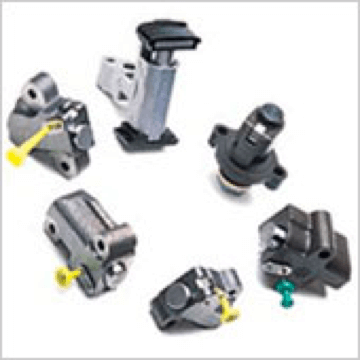

  • 张紧器

    用于在任何运转状况下吸收链条的振动和伸长，降低噪声的重要功能部件。通过组合液压和结构技术，结合发动机的特性，实现了汽车生产商所追求的静音性和可靠性的要求。

    通过设置特殊结构，可降低链条所产生的张力。

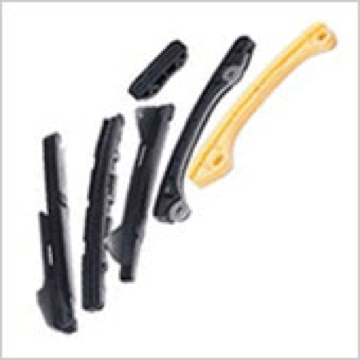

  • 链臂·导向装置

    用于抑制链条的振动，保持恰当阀门正时的重要部件。凭借原材料技术和成形技术的革新，实现了轻量化、低摩擦化。

正时链条驱动系统概要

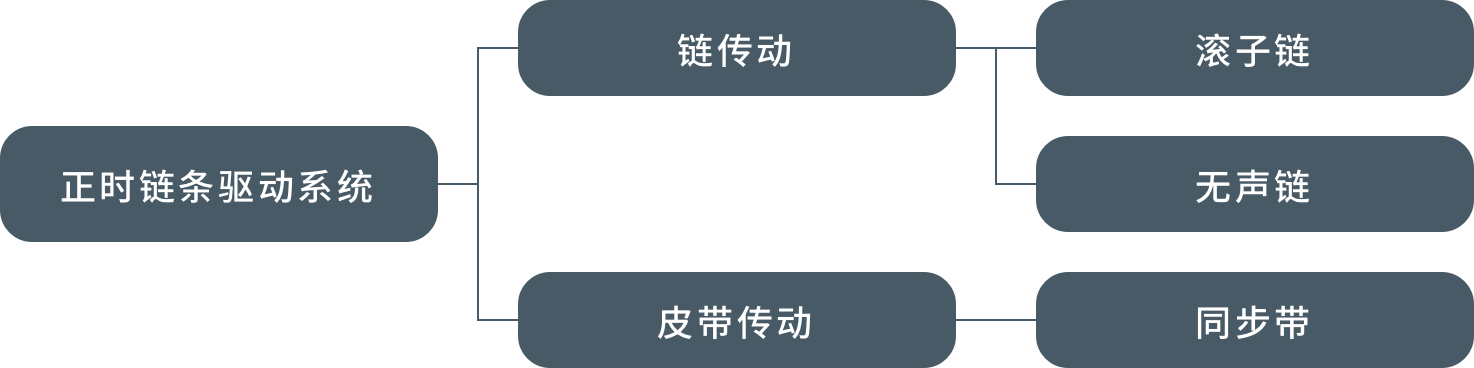

用于驱动发动机凸轮轴的正时传动系统，可大致分为链传动系统和皮带传动系统。

目前，为了适应发动机的高性能化、紧凑化需求，已经从以前的皮带驱动方式变成以链传动方式为主。

链传动方式，分为滚子链和无声链，分别具有耐久性、静音性、紧凑性等优点。

椿本链条作为系统供应商，满足各个发动机需求，提供最佳的正时传动系统。

链传动方式

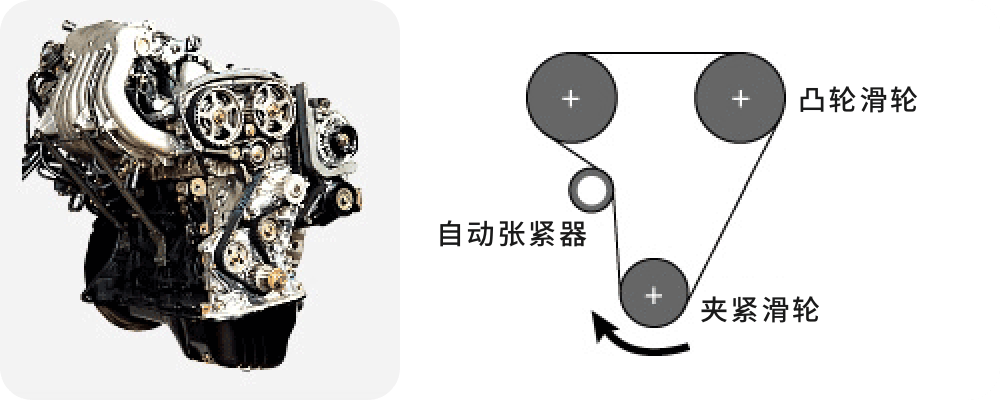

皮带传动方式

质量、
技术体制

椿本链条产品开发的评价体系,由基于CAE(Computer-Aided Engineering:计算机辅助设计开发)的预测评价技术，以及采用了试验机和实际发动机的实体评价技术2部分构成，可高水平动态保证正时链条驱动系统的功能和耐久性。

实体评价技术

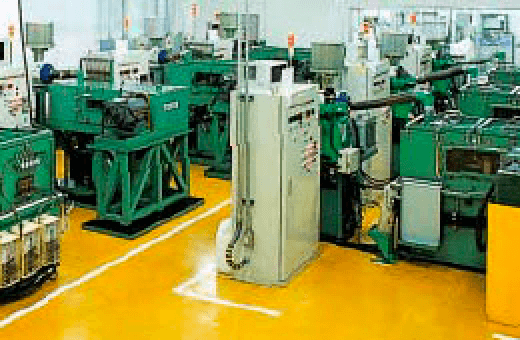

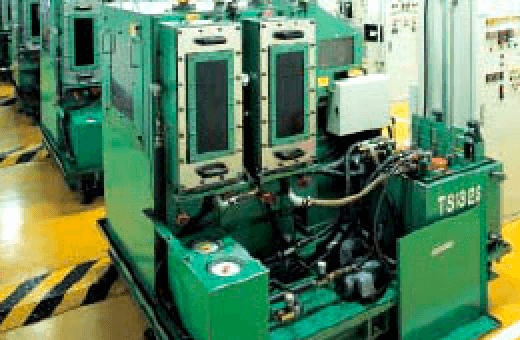

  • 磨损伸长试验
    磨损伸长性能，是定时链的重要特性。使用椿本链轮独自开发的磨损伸长试验机，可以在重现润滑油老化、混合杂质等市场上存在的任何使用条件的状况下，对磨损伸长进行评价。
  • 旋转疲劳试验
    与磨损伸长一样，疲劳强度也是定时链的重要特性。椿本链条并不仅仅采用普通的直线疲劳试验，而是将接近于实际发动机状态的旋转疲劳试验，作为标准强度评价方法。包括其他链条生产商在内，该评价方法正在成为评价同步链强度的标准。

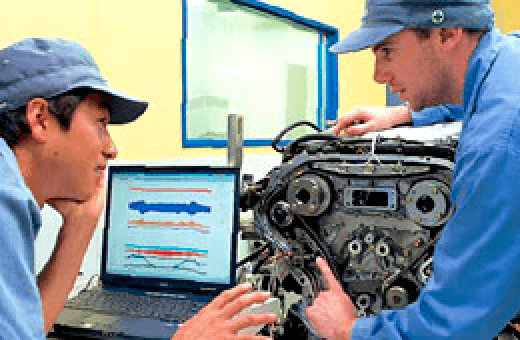

  • 发动机座(系统评价)
    采用实际发动机进行定时链系统功能评价，确认其稳妥性。特别是实际工作状态下的链条张力测定，通过采用椿本链条独自的手法，已经领先于其他公司达到了实用水平。在发动机规格完全不同的所有开发过程中，采用此评价，动态保证了系统功能。

预测评价技术

  • 链条系统设计
    在设计初期阶段，在作为系统关键的链条布局设计中，采用了凝聚着椿本链条技能的专用软件。通过采用3D-CAD設計，删除汽车生产商的数据交换、适用性验证变得简单方便。

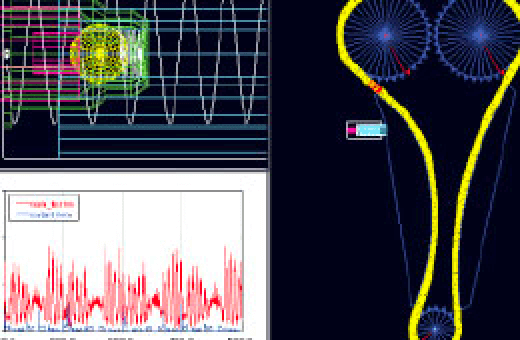

  • 动态解析(CAE/预测评价)
    采用CAE对正时链条驱动系统的工作状态进行模拟，可预测实际发动机的动态特性，特别是链条张力等重要特性，有助于削减开发费用和工时，缩短开发期间。

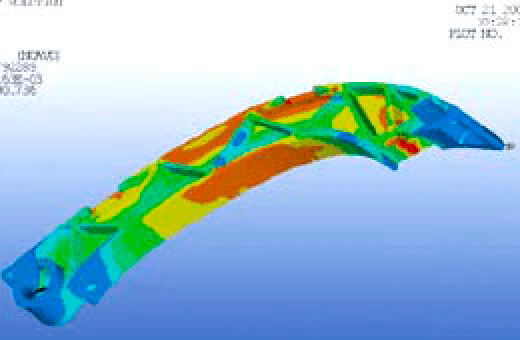

  • FEM(CAE/预测评价)
    预测所产生的应力，预测和评价零部件的可靠性。新开发零部件，全部采用FEM设计验证。
